Глушитель своими руками

Всё чаще на автомобилях отечественного и зарубежного производства можно встретить самодельный глушитель. В действительности изготовить для себя качественный глушитель не так уж и сложно. Более того, изготовление самодельного глушака начинает приобретать массовые масштабы. Этому явлению имеется вполне логичные объяснения:

  • во-первых, элементы выпускной системы, особенно отечественные, выпущенные серийным способом, как правило, имеют малый срок эксплуатации;
  • во-вторых, оригинальные запчасти для иномарок и качественные отечественные детали стоят очень дорого, кроме того,  никто не застрахован от подделки;
  • в-третьих, умельцы в гараже из подручных средств могут сотворить такой технический «шедевр», который по эксплуатационным характеристикам не будет уступать лучшим серийным моделям.

Изготовление глушителя своими руками – этап первый

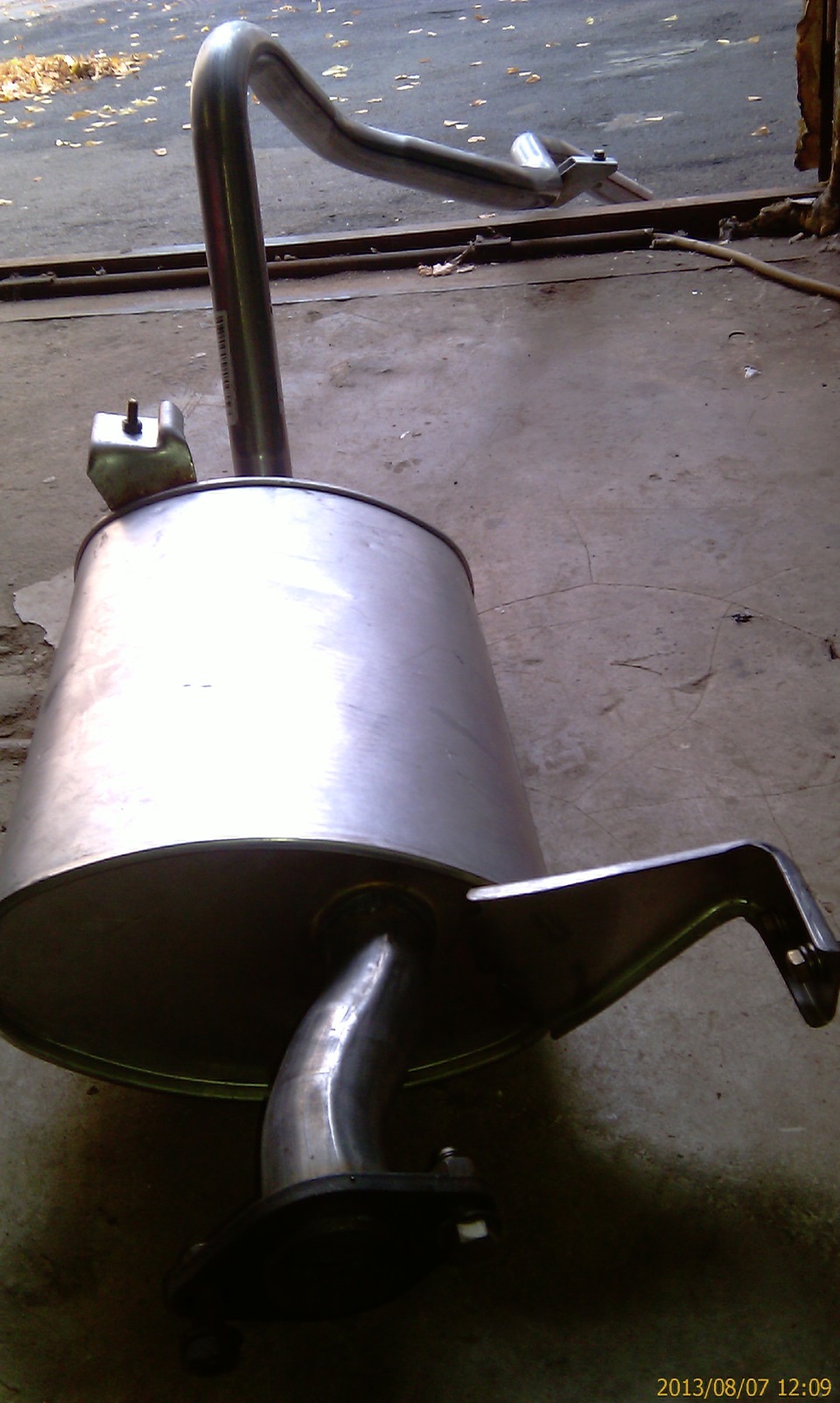

Самодельный глушитель из трубы

Прежде чем начинать работу по изготовлению собственной модели глушителя, следует основательно подготовиться для того, чтобы не отвлекаться в разгар процесса. Всё, что потребуется можно найти практически в любом гараже. Основной элемент глушителя, который страдает больше всего – это его корпус (бачок). Толщина металла, который используется, слишком мала для того, чтобы выдержать многократные перегревы, вибрацию, воздействие влаги и продуктов горения.

Первым делом нужно найти материал для глушителя. Практика показывает, что самым удачным вариантом является корпус старого порошкового огнетушителя. Наиболее компактные модели представляют собой металлические колбы диаметром 100-150 мм, а вес корпуса не будет превышать 3 кг.

Корпус огнетушителя обладает следующими преимуществами:

  • габариты позволяют использовать его без изменения;
  • толстая сталь прослужит долго без разрушений, так как изначально корпус предназначен для работы под высоким давлением;
  • горловина огнетушителя в виде конуса имеет утолщённый металл и нуждается лишь в минимальной переделке.

Огнетушители имеют ограниченный срок хранения, после которого либо после использования, они списываются. Найти такой не составит труда. Углекислотные огнетушители для изготовления глушителей своими руками использовать нельзя, так как самая маленькая модель обладает весом 5 кг. Кроме корпуса необходимо два отрезка стальной бесшовной трубы диаметром около 30 мм. Длина отрезков подбирается в каждом конкретном случае отдельно.

Самодельный глушитель получится только в том случае если в гараже или мастерской имеются инструменты:

  • сварочный аппарат (лучше полуавтомат);
  • угловая шлифовальная машина (болгарка) с отрезным и зачистным дисками;
  • шкурка разной зернистости;
  • кисть для покраски;
  • сольвент или другой растворитель;
  • термостойкая краска (КО 811, КО 813 или их аналоги);
  • верстак с тисками;
  • средства индивидуальной защиты: маска сварщика, щиток для лица, сварочные и рабочие рукавицы, спецодежда, респиратор.

Подробно о том, как сделать самодельный глушитель

Как сварить самодельный глушитель на ВАЗ 2101

Процесс изготовления начинается с демонтажа выхлопной трубы. Снять её придётся для того, чтобы срезать старый глушитель. Далее трубу следует установить на место (не затягивая крепёж). Это необходимо для дальнейших примерок. Со старого корпуса позаимствуем также кронштейны, с помощью которых он крепится к кузову или изготовим их заново. На самодельный глушитель чертежи можно найти в специализированной литературе или лучше составить собственные, исходя из таких условий:

  • входная труба в глушитель располагается вдоль корпуса (входит в тыльную часть огнетушителя), смещена от центра к боковой стенке и погружена внутрь на 2/3 длины корпуса;
  • выходная труба из глушителя располагается по оси корпуса (верхняя часть огнетушителя) и также погружена внутрь на 2/3 длины корпуса.

Таким образом, внутри корпуса срезы труб заходят друг за друга, но из-за осевого смещения не сталкиваются. Перед непосредственной сборкой необходимо провести доработку заготовок:

  • огнетушитель опустошается, из него вывинчивается запорно-пусковой кран;
  • с помощью шлифмашины и сварочного аппарата, в верхней части выполняется отверстие, соответствующее по диаметру трубе;
  • такое же отверстие изготавливается в донной части корпуса огнетушителя, но смещённое к стенке корпуса;
  • в теле отрезков труб, которые помещаются внутрь корпуса, выполняются надрезы диском «болгарки» в шахматном порядке (по 20-30 шт.). Можно просверлить отверстия, но для этого потребуется сверлильный станок.

После этого можно приступить к первой примерке. Корпус будущего глушителя подвешивается на штатное место, крепится для начала подручными средствами (огнетушитель располагается дном вперёд автомобиля). В отверстия вставляются отрезки труб. Далее корпус необходимо проворачивать глушитель из трубы самодельный до того момента, пока входное отверстие не получит максимально удобное совпадение со штатной трубой.

Выставив все детали так, как они будут находиться, можно их «прихватить» сваркой. После этого глушитель снимается, и трубы окончательно привариваются к корпусу. Изготовление глушителей – процедура ответственная, поэтому сварочные работы лучше доверить опытному специалисту. Также к корпусу привариваются кронштейны. На последней примерке можно обрезать входную трубу и сварить её с основной, а выход обрезать такие образом, чтобы он чуть выступал за край бампера.

Самодельный глушитель для автомобиля требует чистовой доработки

Выхлопная система автомобиля постоянно подвержена процессам, которые активно способствуют коррозии и разрушению. Тем более место под днищем автомобиля не самое чистое. По этой причине многие автолюбители не обращают на чистоту выхлопной трубы внимание, но раз трубы уж мы отважились сделать её своими руками, то необходимо придать ей товарный вид. Это поможет защитить металл от разрушения, да и знакомым можно смело показывать.

Глушитель получает товарный внешний вид после таких манипуляций:

  • сварочные швы зачищаются шлифмашинкой;
  • корпус и труба шлифуются шкуркой;
  • наружная поверхность обезжиривается и очищается ветошью смоченной в растворителе;
  • глушитель окрашивается кистью в 2-3 слоя специальной термостойкой краской.

Выбирая краску обязательно необходимо убедиться, что она способна выдерживать температуру до 600°С. В противном случае, велика вероятность её обгорания и отслаивания. Все. Самодельный глушитель готов и, поверьте, прослужит он вам долго верой и правдой.
