Споттер – устройство, предназначенное для рихтовки деформированной поверхности кузова автомобиля. Рихтовкой называют процесс устранения неровностей на металлических пластах до заданных параметров.

споттер своими рукамиспоттер своими руками

При сильных кузовных повреждениях возникает необходимость полного ремонта авто, но при помощи споттера этих сложных манипуляций можно избежать. Споттер работает за счет блока управления и пистолета.

Иными словами – это автоматический обратный молоток, действующий по тому же принципу. Готовое оборудование имеет высокую стоимость, поэтому экономичнее сделать споттер своими руками.

Виды споттеров

Споттеры отличаются принципом работы и уровнем мощности трансформатора:

  1. Аппарат самодельные на основе микропроцессора выполняет одностороннюю точечную сварку и имеет несколько степеней мощности. Такое оборудование легко и быстро настраивать, всего лишь выбрав нужный температурный режим.
  2. Инверторный споттер для кузовного ремонта имеет широкий дисплей с удобным интерфейсом, на котором отражается заданная и текущая температура. Панель управления на таких устройствах понятна даже новичкам, поэтому установка режима сварки не составит труда.
  3. Споттер с двусторонней сваркой работает так же на основе микропроцессора. Выравнивание поверхностей осуществляется благодаря пневмоклещам. В зависимости от вида наконечника на панели управления автоматически настраивается нужный оптимальный параметр.

Принцип работы споттера

Аппарат работает по принципу приварки металлических элементов к кузову автомобиля и дальнейшего вытягивания деформированной поверхности за счет обратного молотка.

Процесс сварки шайб и кузова длится считанные секунды, поэтому металл кузова остается невредимым.

схема споттерасхема споттера

Шайбы имеют разные формы: круг, ОТ, треугольники, М4, крючки.

Популярнее всего круглые шайбы, за которые легко зацепиться наконечником пистолета. При помощи обратного молотка поверхность выравнивается, для плавного вытягивания используется самодельные сварочные споттеры пулер. После ремонтных работ шайбы легко отламываются, а металлический лист подвергается шлифовке.

Как сделать споттер для рихтовки своими руками

Самостоятельные работы по изготовлению споттера сложные и требуют внимательности и технических знаний, поскольку речь идет о настройке блока, работающего за счет электричества.

«Самым важным моментом в сборке трансформатора является соблюдение изоляции сетевых обмоток. Без надлежащей накладки во время работы могут возникнуть серьезные последствия».

Необходимые материалы

Самый простой споттер состоит из:

  • сварочный трансформатор;
  • тиристор на напряжение 200 В;
  • привод 12В (подойдет трансформатор от старой техники);
  • реле 30 А;
  • мост диодный;
  • любая кнопка;
  • контактор 220 В.

Перед тем как сделать споттер своими руками, необходимо обезопасить себя от возможного удара током, поэтому под ноги следует положить резиновый коврик и соблюдать стандартную технику безопасности.

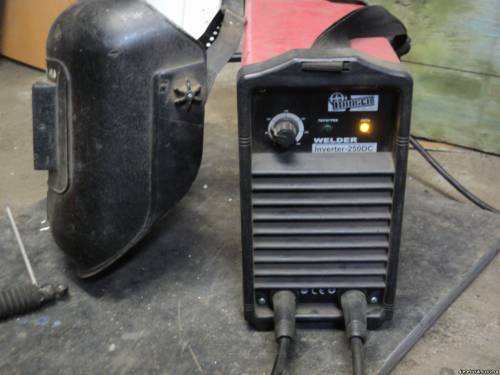

Изготовление споттера из сварочного аппарата

Сварочный аппарат – идеальная основа для самодельного споттера. Важно суметь изменить его так, чтобы на выходе он подавал от 1500 А.

магазинный споттермагазинный споттер

Процесс сборки следующий:

  1. С аппарата необходимо снять вторичный слой, часто их бывает 2.
  2. Затем нужно узнать, сколько витков потребуется на 1 В. Для этого на первичную обмотку следует обворачивать медную изолированную проволоку, а потом измерить количество вольт. Полученную цифру нужно разделить на число витков проволоки. Результат определит количество необходимых витков на вольт.
  3. Из снятой вторички нужно сделать шину. Желательно, чтобы сечение было не меньше 160 мм2, а напряжение – 6 В.
  4. Если сечение гораздо меньше, можно разделить ее на несколько частей и скрепить изолентой (матерчатой). Количество кусков зависит от начального показателя. Допустим, при 40 мм2 шину нужно разрубить на 4 части.
  5. Требуется 2 шины с обмоткой из изоленты и малярного скотча. Изоляцию лучше проводить последовательно: сначала слой изоленты, затем – скотча и поверх снова изоленты. Открытые края можно заклепать.
  6. Полученные шины нужно намотать на трансформатор. Этот процесс сложный, поэтому может пригодиться молоток и лишняя пара рук. Не обязательно достигать плотного сцепления первички и трансформатора, достаточно, чтобы шина сидела ровно и не имела каких-либо повреждений.
  7. Если мощность достаточная, то споттер практически готов, если нет, можно поэкспериментировать с подключением проводов к первичке.

Изготовление пускового устройства

Прибор почти готов. Имеющийся привод 12 В управляет реле через кнопку на рукоятке споттера. Реле служит для перекрытия провода с напряжением 220 В. С таким устройством точечная сварка своими руками пройдет слаженно и безопасно.

Сварочный пистолет может быть изготовлен из полуавтомата, но к нему необходимо сделать небольшие дополнения для крепления к прибору рихтовки. Внутри полуавтомата нужно зафиксировать ось из латуни (класс М10).

Под клещи подойдет обыкновенная труба 20х20 мм. Силовой провод, соединяющий трансформатор и пистолет, должен иметь сечение, идентичное или большее, чем сечение шины. Рекомендуется не делать слишком длинные провода, максимальный размер – 2,5 м.

Рабочий кабель, соединяющий пистолет и трансформатор обязательно должен быть изготовлен из коммутирующего провода, оснащенного термоизоляцией. Необходимо учитывать, что при каждом нагреве этот слой будет стягиваться.

Более подробно об изготовлении споттера можно посмотреть на этом видео.

https://www.youtube.com/watch?v=WjMtRFb8MlQhttps://www.youtube.com/watch?v=oqTZQ_XG1DI

Самодельный инструмент для кузовного ремонта позволяет быстро и качественно восстанавливать кузов автомобиля без дополнительной покраски деформированного участка.

На протяжении эксплуатации устройства, особенно самодельного, необходимо контролировать работоспособность каждого элемента, поскольку высока вероятность разрыва проводов и перегрева трансформатора.

В таких случаях можно провести самостоятельную диагностику, но, не имея технических навыков, лучше обратиться к специалистам, осуществляющих ремонт споттеров любого типа.
